概述
PZ30模數化終端組合電器是一種安裝終端電器的裝置，它的主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、 使用安全化，在國內外已被廣泛應用。
使用范圍
PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于100A的單相三線或三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置。可以廣泛應用于高層建筑、賓館、住宅、車站、港口 機場、醫院、影劇院、大型商業網點和工礦企業等。
主要結構特點

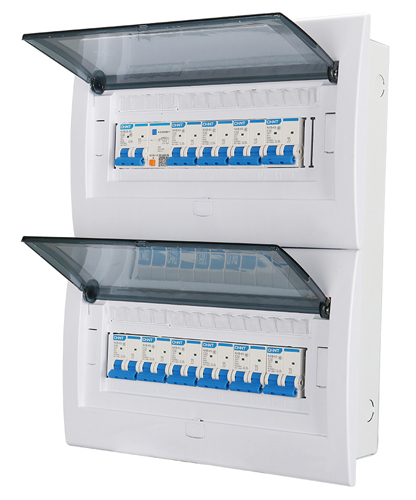

PZ30終端組合電器主要結構部件有透明罩、上蓋、箱體、安裝軌、軌道高低調節螺桿、導電排、護線罩和電器開關元件等。 內裝電器開關元件全部采用寬度18mm模數的電器，安裝于頂帽形軌道上,可根據需要任意組合,安裝軌道高低可調節,特別對暗裝式 更為方便。拆裝迅速方便、開關元件手柄外露，帶電及其它部分遮蓋于上蓋內部，打開門可方便地操作，使用安全可靠，箱體上下、左右及背后均設置進出線孔，便于接線。
防護
具有防漏電、觸電、短路、過載等多種保護裝置。
進線方式
箱體上下左右及背面均可設置進線敲落孔，方便接線。
保護
箱門用多股軟銅編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。
結構
柜體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。
